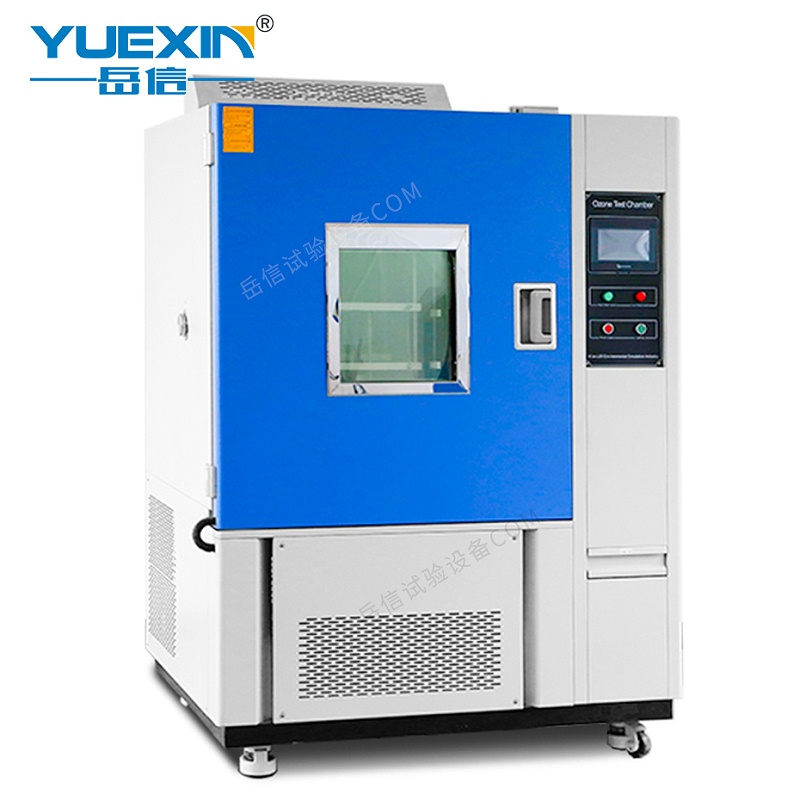

耐臭氧老化試驗機，別名耐臭氧試驗箱或臭氧老化試驗箱等，其是用來測試橡膠等材料在臭氧環境下的老化性能的設備。其檢測方法主要依據標準GB/T 13642-1992《硫化橡膠耐臭氧老化試驗》進行，具體步驟和條件如下：
1.臭氧濃度：一般為體積分數(50±5)×10^-6（pphm）。根據需要，可以選擇更低或更高的濃度。
2.溫度：優先選用的試驗溫度為40±2℃。也可以根據使用環境或設備條件，選擇30±2℃或23±2℃，但不應高于60℃。
3.相對濕度：除非特殊要求，含臭氧空氣的相對濕度一般不超過65%。
4.氣體流速：試驗箱內含臭氧空氣的流速，平均應不小于8 mm/s，一般在12-16 mm/s之間。
5.試樣狀態調節：試樣在試驗前應按照GB/T 2941的有關規定進行環境調節，并在試驗箱中規定的試驗溫度下靜置15分鐘。
8.試驗程序：包括調節試驗箱內的溫度、臭氧濃度和氣體流速，將試樣夾緊并調整好兩夾具之間的極限行程，然后進行恒溫調節，輸入含臭氧空氣，啟動動態拉伸和轉動裝置。
9.觀測和評定：在試驗期間，定期檢測試樣表面和性能的變化，記錄試樣表面有無裂紋和表面龜裂的等級。
耐臭氧老化試驗機的檢測方法可以是靜態或動態的，靜態是指樣品被拉伸好后放入試驗箱進行測試，而動態則是邊拉伸邊做試驗，拉伸的浮動為被測樣品本身的 5%-45%左右。試驗機的操作方法包括設置溫度、濕度和臭氧濃度，并根據需要進行相應的調節。
上述關于耐臭氧老化試驗機的檢測方法的介紹。
下一篇：ip44防水試驗裝置是什么意思？
上一篇：耐臭氧老化試驗機有哪些型號
專注于防水測試設備的生產
-成為中國制造行業民族品牌-
微信公眾號
廣州岳信試驗設備有限公司 版權所有 備案號：粵ICP備13080521號
粵公網安備 44011302001081號
